¿Para qué configurar una red de área local?

Cuando tiene varios equipos, puede ser conveniente conectarlos entre sí para crear una red de área local (LAN). A diferencia de lo que la gente cree, el costo por configurar una red con estas características es muy reducido.

Las siguientes son algunas de las ventajas que brinda una LAN:

* Transferencia de archivos;
* Recursos compartidos (conexión a Internet, impresoras, discos compartidos, etc.);

* Movilidad (en el caso de una red inalámbrica);
* Diálogo interactivo (principalmente cuando los equipos están conectados en forma remota);
* Juegos en red.

Dos tipos de red de área local

Existen dos clases principales de arquitectura de red local:

* Las redes conectadas, basadas en la tecnología Ethernet, que representan a la mayoría de las conexiones locales. Muchas veces se las denomina redes RJ45 ya que, por lo general, las redes Ethernet usan cables RJ45;

* Las redes inalámbricas, que generalmente usan la tecnología WiFi, correponden a este tipo.

Hardware indispensable

Para crear una red de área local RJ45 en Windows, necesitará:

* Varios equipos con el sistema operativo Windows instalado (es posible tener dos equipos con diferentes versiones de Windows en la misma red);
* Tarjetas Ethernet conectadas a un puerto ISA o PCI (con un conector RJ45) o integradas a la placa madre. Asegúrese de que los diodos de la parte posterior de la tarjeta de red, si corresponde, se enciendan cuando el equipo esté encendido y de que el cable esté conectado. También existen adaptadores de red para puertos USB, especialmente en el caso de los adaptadores de red inalámbrica;
* Los cables RJ45 en el caso de las redes conectadas;

* Un hub, dispositivo al que se pueden conectar los cables RJ45 desde diferentes equipos de la red, que no son costosos (un valor aproximado de €50), un conmutador o, como alternativa, un cable cruzado, si desea conectar sólo dos equipos.

Arquitectura de red

Para crear una red de área local RJ45, se recomienda que adopte una estructura conocida como configuración "en estrella": los equipos se conectan al hub mediante el cable RJ45. Un hub es un dispositivo que transfiere datos de un equipo a otro. Su elección se debe realizar en función de la cantidad de equipos conectados de modo que haya suficientes enchufes (denominados "puertos" en el hub.

En el caso de que se trate de una red extensa o una con requisitos de ancho de banda considerables, un conmutador es una opción más conveniente, ya que permite distribuir paquetes sólo a los equipos relevantes, mientras que un hub los envía en forma sistemática a todos los equipos conectados.

Así es la estructura de este tipo de red:

.

Si desea conectar únicamente dos equipos, puede obviar el uso del hub conectando directamente ambos equipos con un cable cruzado RJ45.
Arquitecturas que no deberían usarse

Aunque al principio parezcan adecuadas, las siguientes estructuras no brindan resultados favorables, a menos que los equipos tengan varias interfaces de red (varias tarjetas) y se hayan utilizado cables cruzados:

-----------------------------------------------------

Configurar una conexión compartida a Internet.

COMO CONFIGURAR UNA CONEXION COMPARTIDA A INTERNET.

Si tienes un equipo con conexión a Internet y uno o varios equipos en red, y quieres compartir esta conexión para permitir que el resto de los equipos puedan tener acceso a Internet, sigue los siguientes pasos, antes asegúrate de tener desconectado el cable de red que une a los equipos que harán de clientes con el que hará de servidor para evitar conflictos de IPs durante el periodo de configuración de los equipos.

Para configurar el Servidor host (equipo que actualmente tiene conexión a Internet), debes tener un adaptador de red con el que se conecte en red con el resto de los equipos, y otro adaptador o MODEM, con el que se conecte a Internet.

Iniciamos sesión en el equipo servidor como Administrador o como Propietario.

Luego pulsamos sobre Inicio Configuración Panel de control y hacemos clic en Conexiones de red.

Hacemos clic con el botón derecho del ratón sobre la conexión que desee utilizar para conectarse a Internet. Por ejemplo, si te conectas a Internet a través de un módem, haz clic con el botón secundario del ratón en la conexión que deseas en Acceso telefónico.

Luego hacemos clic en Propiedades y después en Avanzadas…

Veremos que hay una opción que pone Conexión compartida a Internet. Activamos la casilla de verificación Permitir a usuarios de otras redes conectarse a través de la conexión a Internet de este equipo.

Si estamos compartiendo una conexión de acceso telefónico a Internet, activamos la casilla de verificación Establecer una conexión de acceso telefónico cada vez que un equipo de mi red intente tener acceso a Internet si deseas permitir que tu equipo se conecte automáticamente a Internet.

Luego pulsamos en Aceptar y aparecerá el siguiente mensaje:

Cuando esté habilitada la Conexión compartida a Internet, su adaptador de LAN se establecerá para usar la dirección IP 192.168.0.1. Es posible que su equipo pierda la conectividad con otros equipos de la red. Si los otros equipos tienen direcciones IP estáticas, debe configurarlos para que obtengan sus direcciones IP de manera automática. ¿Está seguro de que desea habilitar
la Conexión compartida a Internet?

Hacemos clic en Sí

La conexión a Internet está compartida con otros equipos de la red de área local (LAN).
El adaptador de red conectado a la LAN está configurado con una dirección IP estática 192.168.0.1 y una máscara de subred 255.255.255.0

Con esto ya tendremos preparado nuestro servidor para dar conexión a Internet al otro equipo.

Para configurar el equipo cliente, debemos de hacer lo siguiente:

Iniciamos sesión en el equipo cliente como Administrador o como Propietario.

Luego pulsamos en Inicio --> configuración --> Panel de control.

Dentro del panel de control localizamos Conexiones de red y hacemos clic.

Hacemos clic con el botón derecho en Conexión de área local y después en Propiedades.

Nos situamos en General, y en la lista Esta conexión utiliza los siguientes elementos, hacemos clic en Protocolo Internet (TCP/IP) y pulsamos en Propiedades.

Activamos la opción que pone Obtener una dirección IP automáticamente (aunque también se puede poner una dirección IP estática comprendida entre 192.168.0.2 y 192.168.0.254 (la 192.168.0.1 ya está reservada para el ordenador que hará de host).

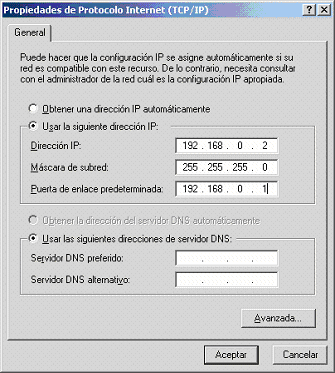

En el caso de fijar una IP a mano, ponemos como máscara de subred 255.255.255.0, y como puerta de enlace la IP del host (192.168.0.1), pudiendo quedar como mostramos a continuación

Una vez introducidos estos datos, pulsamos en Aceptar para así guardar los cambios.

Luego salimos de ahí, y nos situamos de nuevo en el Panel de control (Inicio -->
configuración --> Panel de control), y pulsamos en Opciones de Internet.

Nos aparecerá una ventana que se llama Propiedades de Internet y hacemos clic en la pestaña Conexiones.

Hacemos clic en el botón Configurar. Se iniciará el Asistente para conexión nueva.

En la página Éste es el Asistente para conexión nueva, haga clic en Siguiente.

Haga clic en Conectar a Internet y, después, en Siguiente.

Haga clic en Establecer mi conexión manualmente y después en Siguiente.

Haga clic en Conectarse usando una conexión de banda ancha que está siempre activa y, después, haga clic en Siguiente.

En la página Finalización del Asistente para conexión nueva hacemos clic en Finalizar.

Con esto ya tendremos preparado el equipo cliente para conectarse a Internet a través de la conexión a Internet que posee el equipo host.

CONECTAR 2 PCS EN RED/INTERNET WI FI

Se necesita

- 2 Cables ETH
- 1 Cable Internet
- 1 Modem con salida eth
- 1 Router Wi Fi (en mi caso Link dir-300)
- Placa captadora de señal (Para la segunda PC)
- Drivers (Vienen cuando se compran la placa)
